GQ-1800E型皮卡清淤绞车工作原理综述

GQ-1800E型皮卡清淤绞车用于疏通清除管道中的堵淤和污物,以原车发动机为动力,通过电磁离合装置,在原车供电基础上接通电磁离合装置,带动清淤绞盘动力源“GB-FC32-FL”液压齿轮油泵使液压系统开始工作,“GB-FC32-FL齿轮液压油泵通过电磁离合器的动力驱动下,推动液压油泵经过高压管路及双联换向组合阀ZS1-1W1T-20L”,在工作人员操作双联换向组合阀清淤手柄时,使液压油驱动32齿轮液压油马达“CM-F32-FL"正转,带动减速机“ZQ250型”并由十字离合器传动钢丝绳绞辊,进行清淤工作,工作人员操作双联换向组合阀“支腿”手柄时,下方的液压支腿就可以把清淤绞车后边部位支撑起来。

一、使用方法:

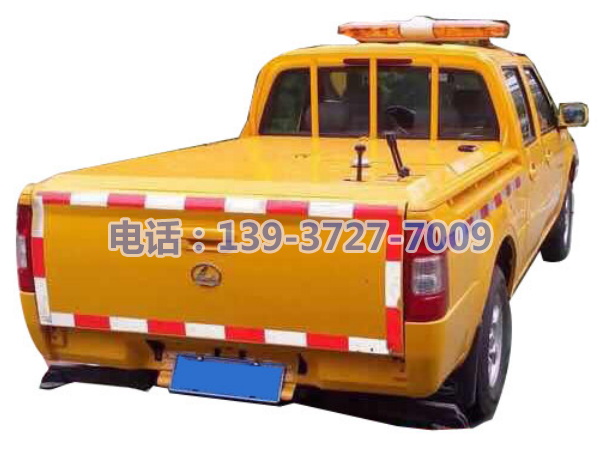

1、将清淤绞车顺道走向摆放,后端面对下水道井口距离20cm-50cm为***佳位置,然后把后盖打开把工具拿出来,把里边用的淤盘淤链钢丝绳支架及辅助钩拿出来放在一边准备工作时使用。

2、把后箱门打开,拔下两边挂线,使后门垂到下边,以方便清淤工作。

3、一切准备工作就绪,启动清淤绞车的发动机,档杆须在空挡位置,拉上手刹,发动机匀速运转即可。

4、后箱清淤工作口处右边,有清淤工作系统总开关,把开关合上,通过电源启动电磁离合带动液压系统开始工作。

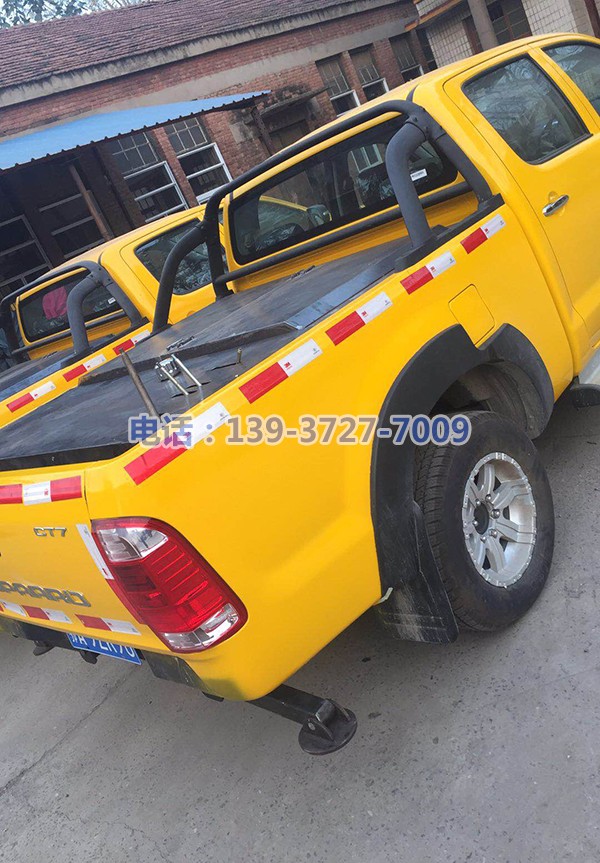

5、在发动机匀速运转时,操作双联换向阀“支腿”升降手柄“降”

使液压支腿慢慢落下,作用于清淤绞车工作时后部的支撑和平稳。

6、利用穿管工具,将钢丝绳引至另一管道口,此时操作十字离合手柄必须在“离”的位置上,一位工作人员在一端井口的钢丝绳支架处,另一工作人员操作组合换向阀手柄推至“收”的位置,清淤工作开始,如此反复至清理完毕为止。

7、车辆技术参数请翻阅车辆使用说明书

02 (1)

5c1dac37e177b



技术参数:


YZQ250-6T型(液控)卷扬机参数

名称

项目

参数

动力

钢丝绳额定拉力kn

60

总传动比i

1:10.17

钢丝绳

规格直径mm

6x19   φ12

额定速度m/min

5m

装备长度m

60

卷筒

直径长度mm

φ114x380

转速r/min

15

液压装备

见液压动力技术参数表



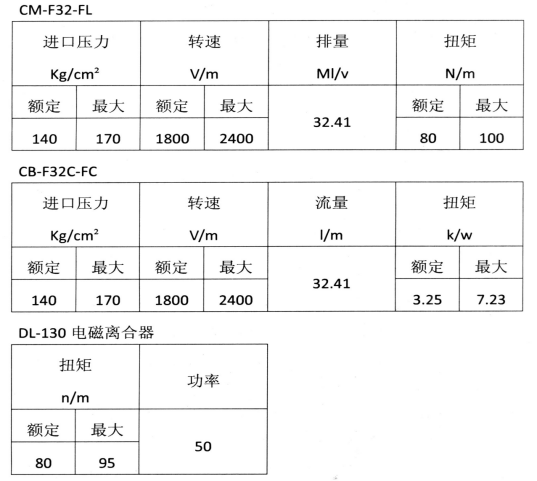

二、GQ-1800E型皮卡清淤绞车技术支持

河南都市机械设备有限公司

与武汉大学、安阳市万通机械有限公司

河南省机械研究院共同开发。

安徽长丰扬子汽车制造有限公司

河南都市机械设备有限公司武汉分公司。

河南省机械研究院监制。

三、液压配套生产厂家

淮安瀚杰液压机械有限公司

淮安胜杰液压机械有限公司

启动兴达高压油泵厂

榆次液压集团有限公司

温州中联液压配件厂

郑州长生液压科技开发有限公司

四、故障原因及排除方法

现象

故障

生产原因

排除方法

设备不运转

电源不通

电磁离合器损坏

传动带松

压紧螺钉松动

线路扯断

电磁离合器超长时间不断电

压紧压线螺钉

接通线路

更换电磁离合器

调整传动带

严重噪音

油泵吸空

长时间工作油温过高

冬天油粘度过高

更换46#国标液压油

在无工作状态下液压油泵动转一会

压力不足

油生泡沫

油箱内油面过低

油泵的密封漏气

接头及油管漏气

加高油面

更换密封压紧接头或更换接头及油管

五、注意事项

1、使用前认真阅读使用说明书

2、操作人员必须掌握皮卡清淤绞车的工作原理及操作知识、安全措施。非工作人员不得靠近,更不准操作。

3、在正式工作前检查液压油是否漏油。工作时运转部件是否有周期性噪音,在确定各部位状态正常时,方可进行下步工作。

4、前端电磁离合器不可浸泡在水中。

5、清淤工作结束后,必须切断电磁离合器电源。

6、液压手柄不可猛拉猛推,放液压支腿必须在发动机运速时操作,清淤时可适当加大手动油门,但发动机应控制在2000v-2500v

7、在清淤工作结束后,一定要升起液压支腿检查各工作部位螺钉是否松动液压系统是否出现异常,检查各处正常后车辆方可行驶。

8、当系统 发生故障或事故时禁止在工作条件下进行检查和调整。

9、高压系统内即使发生微小或局部喷泄现象也应停止修理,不能直接用手堵塞。

10、在设备工作100个工作日后,请更换国标40#液压油一次。

六、随车清淤配件

1、U型卡        2

2、300淤盘      1

3、淤链          1

4、钢丝绳支架    1

5、辅助钩        1



注意!因人为原因或操作不当造成不良后果,本公司概不负责。
