新型WT-358A型废水蒸发器清洗机,换热器,凝结器、预热器、粗馏塔清洗机,锅炉清理机,锅炉清洗机,

时间:2020-10-16 浏览:2697次

新型WT-358A型废水蒸发器清洗机,换热器,凝结器、预热器、粗馏塔清洗机,锅炉清理机,锅炉清洗机,

内容介绍

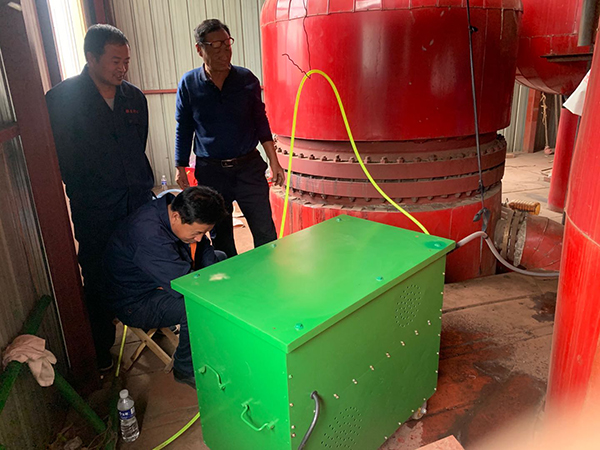

  2020年10月10日河北省邢台糠醛厂赵厂长13937277009关经理与河南都市机械设备有限公司牟师傅17637277169乔主任03728158609经过长期的思考,38年的经验总结,研究开发出来了新型WT-358A型废水蒸发器清洗机,换热器,凝结器、预热器、粗馏塔清洗机,锅炉清理机,锅炉清洗机,同时在关经理的指导下,重新研究过载系统新功能,原来很笨的水钻、水砖钻的办法一个月才可以完成一台650平方米的硬垢蒸发器,现在两天就可以完成任务。降低了工人们的劳动强度,改变了工人们的工作环境,缩减了企业成本费用,提高了工人们的安全性,深受广大使用者的认同和欢迎。

公司都市机械万通牌GQ系列清洗机是专门为糠醛厂水泥厂热力电厂、石油化工厂及化肥厂、制氧厂等设计和生产的,不仅能克服一切硬垢、垢及结死的管子,而且能达到较理想的清洗效果,已被国家列为推广产品。

特点:1、适应范围:糠醛厂废水蒸发器,粗馏塔、预热器、冷油器、空器及水泥厂、冷凝管、凝结器、换热器、石油化工的的小冷设备和其它结垢设备,管径在9mm以上的管均可进行除垢。

2、省工、省力、省时、省资金,清洗彻底,不会伤害您的管壁。

工作原理:有动力系统通过高压软管内软转动轴、水轮增压转换器及枪杆,将扭动力传递至带喷水的工作清洗头上,成旋转喷水于一体的快速前进状态,对已结死的管子及管壁上的硬垢切成碎沫、顺水冲走。



GQ-280B型凝结器清洗机使用方法:

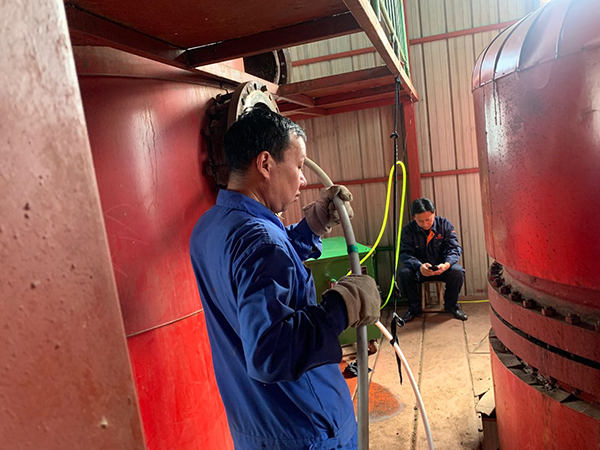

1、为了减轻劳动强度,使用前先安装好随机配备的滑轮组架,滑轮架高出凝汽器即可,然后固定好拉力弹簧和活动吊链,吊好水轮转换器,使用过程中,如高、低、左、右不适当,应停机调好活动吊链。保护与钢管通心度。

2、开机前,应检查旋转方向是否与机壳箭头所示,不准逆转。让后软管转动轴与机体连接好,再依次安装水轮增压器,枪杆,拧紧清洗头。先通水后开机,进行调试,检查是否漏水。如漏水应拧紧漏水部位。

3、在清洗时高压软管(黑管)不得握成死弯,用铁丝吊起,成自然慢弯为宜,以免内转动软轴受阻增大,减少使用寿命。

4、开机前先通水后开机,关机时先关机后关水,以免损伤密封件。

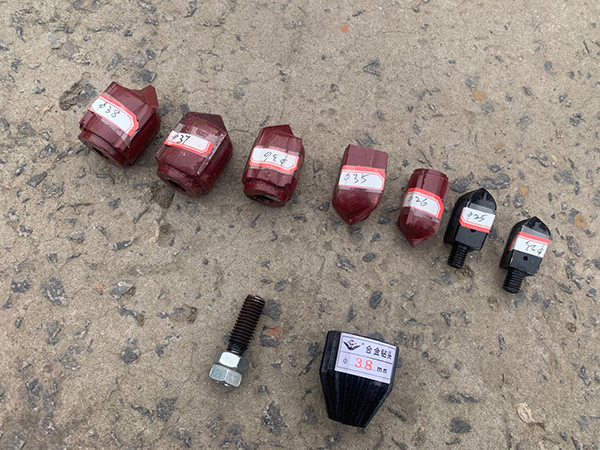

5、清洗时操作人员可视清洗管径大小选用清洗头,所选清洗头应小于被清洗管径0.5—0.20mm,结垢越厚,洗头越小;相反,结垢越薄,洗头就越大。

6、清洗时若发现动力转动轴,枪杆有剧烈跳动或卡住,则需将枪杆拉出少许,再向前推进,往复进行,直到能顺利通过为止。

7、严禁在操作时,强行推进。以免损伤转动软轴,操作人员两人为宜,为了减少清洗时间,开机后尽量减少停机次数,操作洗头人员,要掌握熟练的技巧。

8、机器必须有专人看守,出现故障随时停机检查。

9、清洗冷油器,需换枪杆、洗头,方能使用。

注:从机器里边引出的电缆线是三根接火线,一根接零线。面板上的调速表,根据您工作需要,结垢情况适当调整你所需要的转速。


WT-358A型废水蒸发器、粗馏塔、换热器、冷凝器、高压清洗机使用方法

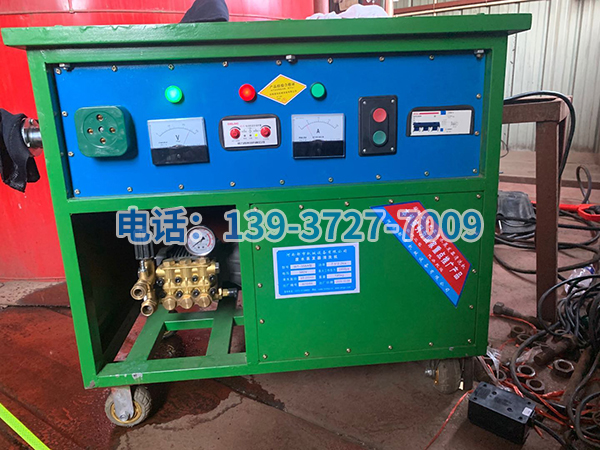

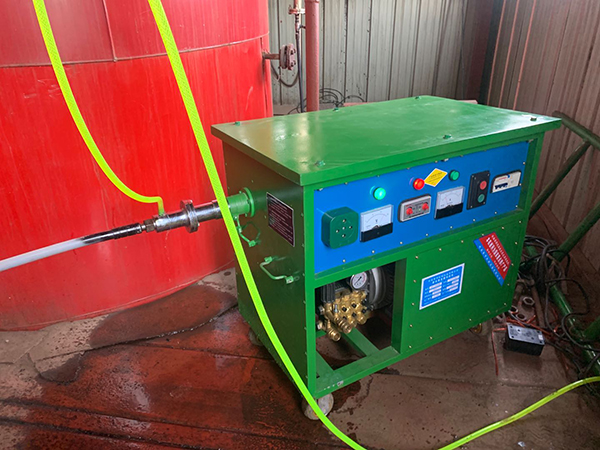

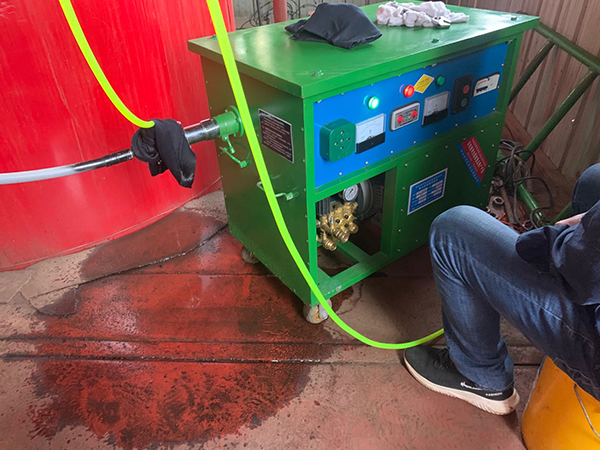

WT-358A废水蒸发器、粗馏塔、换热器、冷凝器、凝结器、预热器、多功能高压清洗机配7.5和2.2KW差速电机,黄铜泵头、防腐耐用,陶瓷柱塞、耐磨持久,更抗腐蚀、液泵装有自动卸荷阀,在通洗头关闭时,清洗机的压力能迅速下降,延长机器的使用寿命,压力在280kg内任意调整,可清洗表面及通洗直径8mm-200mm结死的横管和竖管,本套设备具有漏电、过载、断相、自动报警、自动保护之功能,整机结构紧凑、移动轻便、压力高、效果好、操作简便、使用安全,是一套糠醛厂、水泥厂、火电厂、化肥厂为理想的清洗设备。

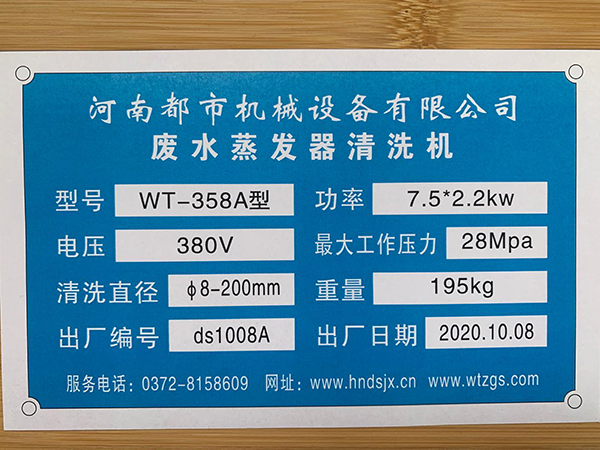

一、技术参数

机器型号:WT-358A清洗机(陶瓷柱塞)

   压:380V

   率:7.5×2.2KW

   速:145rmp/min

工作压力:28MPa

   量:28.5L

清洗直径:φ8-200mm

清洗长度:15m

外形尺寸:(长×宽×高)1100×600×850

   量:195kg

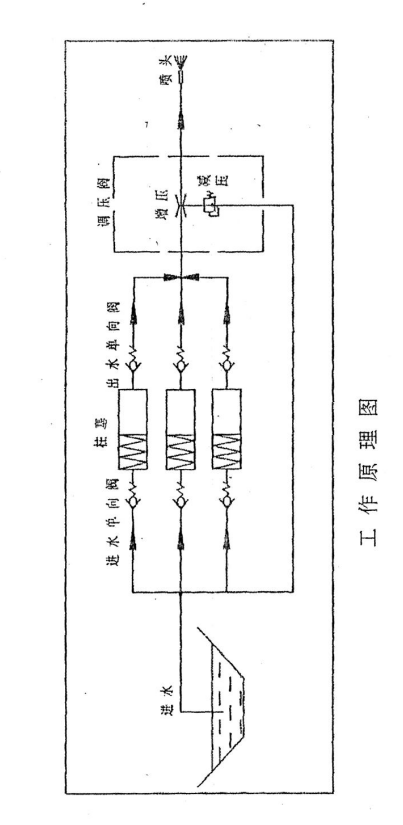

二、工作原理图

工作原理:电源接通后,电动机带动高压泵轴转动,泵轴通过曲轴连杆机构使得柱塞作往复运动,当柱塞的运动是缸体的泵容积增加时,进水单向阀打开,出水单向阀门关闭,水由进水管经





过进水单向阀进入泵腔。当柱塞的运动使泵的容积减少时,进水单向阀关闭,出水单向阀门打开,出水泵腔内的水经过出水单向阀、出水管道扳机式喷枪,板动喷枪扳机后,水由喷枪射出。当喷枪扳机未板动时,泵腔内压出的水推动调压阀内的差动柱塞,水从水口部位又回到进水口,即水在高压泵内部循环,此时水温急聚上升,所以高压泵在工作时应尽量避免长时间关闭喷枪,以免造成高压泵的损坏。

三、使用方法

出水管连接

将高压出水管的快换插头与泵出水口的快换接头相连(快换接头的接法为:在手移动快换接头卡环、右手迅速插上需要的快换插头后,松开快换接头卡环,并将其退回原位即可),高压管的另一螺纹端与喷枪相连并紧固。

机器具有自动吸水功能,使用较洁净的不含砂粒的静水。

为了保证机器正常运转和使用,该机必须配备工作责任性较强,并有一定机械知识的专人管理,负责保养和维修。

1、设制0.5立方米干净的存水箱一只,并需加盖以防污物进入。

2、安装上进水管、进水管的另一端装上进水过滤器,并用夹头夹紧过滤器离底层水面20公分以上,再将进水管螺纹端旋接在机器进水口处并紧固。

3、使用机器是必须安全接地。

先接通电源,再打开喷枪扳机,打开清洗机开关,启动清洗机后,应先待泵内空气排尽后,才能实施清洗作业。

清洗结束后,应先关闭清洗机开关,在关闭水源,关闭喷枪,这样才会免除水管和喷枪内存有高压可能伤人的危险。

如有电机出现异常噪音或冒烟现象,则是由于压力过高引起的,此时请释放降低清洗机的使用压力。

4、机器工作时必须保证持续的水供给,在无水情况下运行机器会导致部分器材的损坏,请不要让机器在关闭枪的情况下运行时间超过2分钟。

5、进行清洗作业时,扳动喷枪扳机手柄会导致反弹,一定要双手握紧喷枪手柄。

6、不可使用含有氯化物和任何漂白的清洗剂,酸性或腐蚀作用的清洗剂,此类物质会使机器遭遇不可逆转的损坏。

7、高压喷射的水流存在潜存的危险,不能对着人、动物、机电设备和电源进行喷射。

8、正常情况下,清洗机的工作压力在出厂时已调定,请不要自行调节。

9、高压清洗机不应让儿童或没有受过培训的人使用,禁止在无人值守时让机器运转。

四、保养与保修

1、机器在出厂使用时,泵内是否添加了本公司原厂配备的“清洗专用机油”,在机器使用一段时间后,应对泵内的机油进行更换,可使用新的牌号为SAE 15W-40或同等牌号4冲程摩托车机油。

2、新机在使用50小时候,必须对高压泵曲轴箱进行清洗,具体方法如下:先旋下泵的放油落地将曲轴箱内旧机油方净,重新安装好放油螺丝后往曲轴箱内加入洁净的煤油,油量以稍稍没过油镜上的红色标记为准,让泵空载运行10—15秒,关闭机器后彻底排空煤油,注入新机油以后每个100小时更换机油一次,这样对延长管清洗机使用寿命是非常重要的。

3、清洗机长期不用时,应拆下吸水管和出水管并将泵内余水排尽后妥善入置,在寒冷的天气应考虑适当的防冻措施,以防止泵内零件被冻裂。


五、障碍及排除

故  障

原  因

排  除  方  法

电动机启动不起来或运行自动停机

1.电源无电或插座接触不良

2.电机开关受潮或损坏

3.电压偏低

1.检查电源,插好插头。

2.进行干燥或修理。

3.请电工检查电网电压。

喷头不出水,或出水压力不稳

1.喷空堵塞。

2.管路中有空气。

3.进水管破裂

4.进水滤网堵塞。

1.拆下喷头,清洗。

2.检查进水管螺纹处是否紧固,让后给进水管灌满水,再打开喷枪,启动电动机。

3.更换进水管。

4.清洁滤网。

接头处漏水

1.螺纹连接处,螺纹未紧固。

2.接头处O型圈损坏。

3.快换接头未插好。

4.非锥面结合螺纹连接处无垫圈或垫圈已损坏。

1.旋紧螺纹。

2.更换O型圈。

3.重新插好快换接头。

4.装入或更新垫圈。

曲轴箱发热

1.油过多。

2.油太少而引起连杆咬轴。

1.放掉多余的油。

2.拆修,除去连杆和轴上咬痕

压力调不上

1.喷嘴喷空太大。

2.进水滤网堵塞。

1.更换喷嘴。

2.清洁滤网。

无出水或出水量太小

1.新泵不吸水。

2.泵体内有杂物。

3.进出水单向阀损坏。

1.开机,向进水管灌水,以排尽管内空气。

2.拆修。

3.更换。




本产品实行三包,代办托运,在售出一年内免费维修,主机负责调换。用户在购买时,我公司负责送货上门,免费技术指导,现场操作,顾客满意是我们的宗旨。将以成熟的技术,优质的产品为新老客户服务。
